亥姆赫兹线圈磁场与赫兹跳动 从均匀场到快速切换的物理图景

引言

亥姆赫兹线圈（Helmholtz coil）是电磁学中最经典、最实用的磁场产生装置之一。它由一对同轴平行、半径相同、间距等于半径的圆形线圈组成，通以同向电流后，在两线圈轴线中点附近产生高度均匀的磁场。而“赫兹跳动”并非亥姆赫兹线圈的标准术语，它通常指与赫兹实验相关的电磁振荡、电火花跃迁或高频脉冲现象，也可理解为磁场在时间维度上的快速跳变与动态切换。本文将围绕亥姆赫兹线圈的静磁场特性，延伸讨论其在时变、脉冲和快速切换场景下的“跳动”行为，展示从空间均匀场到时间动态场的完整物理图景。

一、亥姆赫兹线圈的静磁场

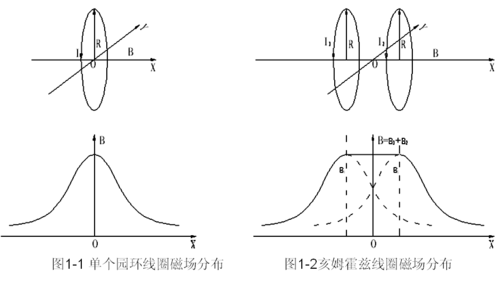

设两线圈半径均为 R，间距为 d，各绕 N 匝，通以同向电流 I。当 d = R 时，轴线中点附近的磁场二阶导数相互抵消，磁场达到最优均匀性。由毕奥–萨伐尔定律可得轴线上磁场表达式：

B(z) = (μ₀ N I R² / 2) · { [R² + (z + R/2)²]^(-3/2) + [R² + (z - R/2)²]^(-3/2) }

在中心 z = 0 处，B₀ = μ₀ N I / (R · 5^(3/2)) × 8/5… 更常用的近似为 B₀ ≈ 0.7155 μ₀ N I / R。该场的显著特点是：在约 ±0.3R 的轴线上，不均匀度可低于 1%，因而广泛用于校准霍尔探头、磁强计定标、电子束聚焦和原子物理实验。

从空间分布看，亥姆赫兹线圈在中心区域形成“磁瓶”式的均匀平台，磁力线近乎平行且密度恒定，为精密测量提供了稳定基准。

二、从静场到时变场：赫兹跳动的物理内涵

赫兹跳动可以理解为一组与高频电磁振荡和脉冲磁场相关的现象。1887 年赫兹在验证电磁波存在的实验中，利用火花隙产生快速衰减的高频振荡电流，其附近的线圈会产生随时间剧烈变化的磁场。若将赫姆赫兹线圈接入脉冲电源或谐振回路，其磁场不再是静态平台，而表现为周期性或瞬时性的“跳动”：

1. 脉冲跳动：电容器对线圈放电，电流呈阻尼振荡 i(t) = I₀ e^(-αt) sin(ωt)，中心磁场随之快速反转与衰减。
2. 谐振跳动：线圈与电容构成 LC 回路，在共振频率 f = 1/(2π√(LC)) 附近，磁场以高频交替变化，对应赫兹实验中的电磁振荡。
3. 切换跳动：通过快速开关（如 IGBT、MOSFET）切换线圈电流方向或幅值，可在毫秒至微秒尺度上实现磁场阶跃，用于磁颗粒操控、磁共振序列和自旋电子学研究。

这些时变行为使亥姆赫兹线圈从“均匀场发生器”扩展为“动态磁场激励器”，其“跳动”特性在时间分辨磁测量、磁声成像和超快磁化动力学中具有重要价值。

三、时变磁场的感应与涡流效应

当亥姆赫兹线圈中的电流快速跳动时，根据法拉第电磁感应定律，变化的磁场会在周围导体中诱发涡流，并产生反向磁场，导致实际磁场幅值下降和相位滞后。对于半径为 R、电导率为 σ 的导体样品，涡流的时间常数近似 τ ≈ μ₀ σ R² / π²。若磁场跳变时间短于 τ，则样品内部磁场被显著屏蔽，形成趋肤效应。这一现象在脉冲强磁场实验和磁性材料动态表征中必须予以修正。

线圈自身具有电感 L 和电阻 Rc，其电流响应受时间常数 τL = L/R_c 限制，因此“赫兹跳动”的上升沿并非理想阶跃，而是指数逼近。设计时需权衡线圈匝数、线径与驱动能力，以在高频下保持足够的磁场幅值和切换速度。

四、典型应用与实验考量

1. 磁强计动态校准：利用亥姆赫兹线圈产生已知阶跃磁场，标定磁传感器的带宽和响应时间。
2. 磁粒子成像（MPI）：通过快速切换梯度场实现超顺磁纳米粒子的空间编码，其驱动场常由类亥姆赫兹结构产生。
3. 原子自旋操控：在冷原子实验中，通过脉冲偏置场实现自旋翻转与相干控制。
4. 电磁兼容测试：模拟赫兹式高频脉冲场，评估电子设备的抗扰度。

实验上需注意：线圈温升会导致电阻漂移和磁场漂移；高频下分布电容不可忽略，可能引起寄生谐振；多匝线圈的邻近效应也会改变有效电阻。

##

亥姆赫兹线圈以其优雅的几何设计提供了高度均匀的静磁场，是精密电磁测量的基石。而当电流不再恒定，磁场便从空间平台转化为时间脉冲——“赫兹跳动”正是这一动态过程的形象概括。理解从静态均匀场到快速切换场的连续谱，不仅有助于正确使用亥姆赫兹线圈，也为磁传感、磁操控和超快磁学等前沿研究提供了物理直觉与工程依据。在均匀与跳动之间，我们看到的正是电磁学从稳态到瞬态的统一之美。
